Công nghệ CrossLinc và True Voltage (TVT) trong máy hàn đa năng của Lincoln

Công nghệ CrossLinc® và ĐIỆN ÁP THỰC – True Voltage Technology (TVTTM)

Đặt vấn đề

Trong sản xuất nói chung, và đặc biệt đối với các sản phẩm đặc thù như: Đóng tàu, Kết cấu thép của nhà cao tầng… Nơi mà người thợ hàn phải làm việc khắc nghiệt ở trên độ cao lên tới hàng chục thậm chí hàng trăm mét, hoặc làm việc với những kết cấu sâu hàng chục mét thì vấn đề an toàn lao động đối với người thợ khi phải di chuyển trong khu vực làm việc là một điều cần phải quan tâm đặt lên hàng đầu. Bởi bất kỳ một tai nạn lao động nào không đáng có xảy ra sẽ ảnh hưởng rất nhiều tới thời gian và tiến độ của dự án, do đó gây tốn kém cho doanh nghiệp.

Ngoài ra, đối với những loại hình sản xuất kết cấu cỡ lớn này, thì yếu tố về chất lượng sản phẩm cũng như năng suất cũng phải luôn được ưu tiên và không ngừng cải thiện để nâng cao. Trong môi trường làm việc như vậy, đòi hỏi cần phải có một hệ thống cáp nối kéo dài để kết nối giữa nguồn hàn với bộ cấp dây đặt cách xa nguồn tới hàng vài chục mét. Một vấn đề đặt ra là, người thợ sẽ gặp khó khăn trong việc điều chỉnh chính xác thông số chế độ hàn, vì hiện tượng sụt áp sẽ xảy ra khi vị trí hàn đặt quá xa nguồn. Hơn nữa, để cài đặt hoặc thay đổi chương trình hoặc chế độ cần thiết, đôi khi phải yêu cầu người thợ di chuyển từ vị trí hàn về vị trí nguồn hàn để điều chỉnh trực tiếp, việc này sẽ không những ảnh hưởng tới sự an toàn của thợ hàn trong quá trình di chuyển mà còn ảnh hưởng rất nhiều tới năng suất hàn. Bởi vậy, một công nghệ phát triển để giải quyết được bài toán này là hết sức cần thiết.

Thực tế của thiết bị hàn thông dụng

Hiện nay, các nhà sản xuất thiết bị đã luôn tìm cách tối ưu thiết bị để giải quyết bài toán đặt ra ở trên. Đầu tiên họ tối ưu bằng cách thiết kế tối giản cho bộ cấp dây di động trở nên nhỏ gọn, linh hoạt hơn để giúp thợ hàn có thể dễ dàng di chuyển khi cần thiết xung quanh khu vực cần hàn. Các bộ cấp dây hiện tại có thể được chia ra làm 2 nhóm cơ bản, đó là: Bộ cấp dây loại “Across-the-arc” không có cáp điều khiển và bộ cấp dây có gắn thêm cáp điều khiển “Added control cable”.

“Across-the-arc” là bộ cấp dây truyền năng lượng thông qua cáp hàn. Ưu điểm của nhóm loại này là ít dây cáp nối với nguồn hàn nên tiết kiệm chi phí và an toàn hơn. Nhưng nó lại có nhược điểm là điện áp tại vị trí hàn không chính xác theo như thông số điều chỉnh do chênh lệch điện áp trên đường truyền tải.

“Added control cable” là bộ cấp dây có gắn thêm cáp điều khiển từ nguồn hàn, cáp này giúp phản hồi tín hiệu điện áp thực tế tại vị trí hàn về nguồn hàn từ đó điều chỉnh chính xác dòng hàn cần thiết. Tuy nhiên, loại này lại tăng chi phí và nhiều dây hơn dẫn đến vấn đề mất an toàn hơn trong khu vực sản xuất, đặc biệt với những khu vực cần kéo cáp xa nguồn.

Công nghệ CrossLinc®

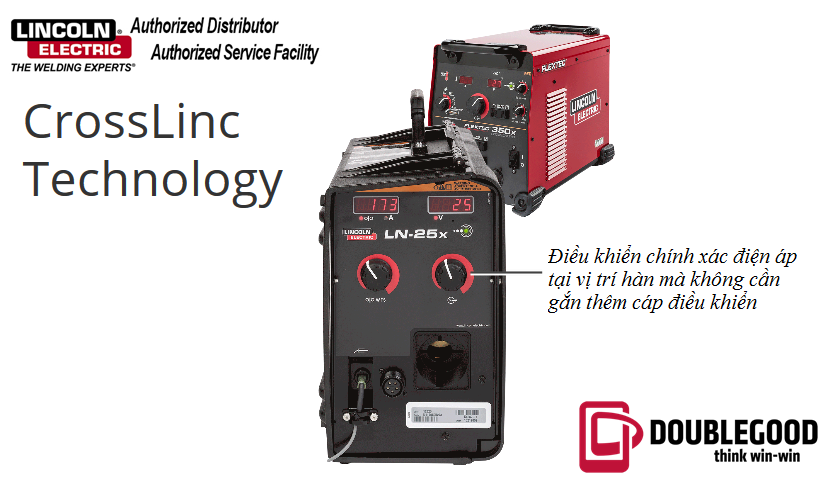

Công nghệ CrossLinc® giúp điều chỉnh chính xác điện áp ra tại vị trí hàn mà không cần lắp thêm cáp điều khiển. Do đó, giúp tăng đáng kể về năng suất, chất lượng mối hàn đồng thời tăng độ an toàn làm việc cho thợ hàn do ít phải di chuyển và ít dây dẫn dưới chân của thợ hàn. Ước tính: Với một trạm 4 nguồn hàn sử dụng công nghệ CrossLinc có thể tiết kiệm tới 26,570 USD/năm cho doanh nghiệp.

Chi tiết hơn về CrossLinc Technology

So sánh Công nghệ CrossLinc với “Across-the-arc” và “added control cable”

Công nghệ điện áp thực – True Voltage Technology™ (TVT™)

Như đã đề cập ở trên, do mất mát năng lượng trên đường truyền tải. Thông thường điện áp thực tế tại vị trí hàn bị giảm (hiện tượng sụt áp) so với điện áp điều chỉnh tại nguồn hàn. Ví dụ: điện áp ra tại máy hàn là 24V, Do vị trí hàn thường đặt cách xa nguồn hàn tới hàng vài chục mét. Do đó, tổn hao năng lượng xảy ra trên đường truyền tải điện. Bởi vậy, tại ví trí đầu ra của bộ cấp dây điện áp thực tế chỉ còn 20V.

Để khắc phục hiện tượng này, Lincoln đã phát triển công nghệ điện áp thực TVT. Với công nghệ này, Bộ cấp dây sẽ phản hồi tín hiệu điện áp mong muốn ở vị trí hàn (ví dụ, cần hàn với điện áp 24V ở đầu ra của bộ cấp dây), thông qua cáp hàn tiêu chuẩn bằng lõi đồng, máy hàn sẽ nhận tín hiệu, căn cứ tính toán sụt áp trên đường truyền, máy hàn sẽ điều chỉnh nâng điện áp ở nguồn hàn lên một lượng bằng với lượng sụt giảm điện áp (ví dụ sụt 4V, máy sẽ điều chỉnh nâng điện áp lên là 28V). Nhờ vậy, việc điều chỉnh thông số dòng điện tại bộ cấp dây sẽ là chính xác điện áp thực cần sử dụng. Cụ thể, có thể theo dõi như hình bên dưới.

Các thiết bị hàn hỗ trợ tương thích với công nghệ CrossLinc®

Với việc tích hợp công nghệ CrossLinc® trong nguồn hàn và bộ cấp dây. Lincoln đã phát triển các dòng máy sử dụng công nghệ này để giúp khách hàng giải quyết bài toán tại hiện trường. Các dòng máy và bộ cấp dây với công nghệ CrossLinc sẽ có thêm ký tự “X” đằng sau tên máy để làm dấu hiệu nhận biết. Ví dụ: Các dòng máy hàn đa năng: Flextec® 350X, 500X, 650X Hoặc máy trạm FLEXTEC 350X Construction 4-Pack Rack, FLEXTEC 650X 4-Pack Rack. Tích hợp với các dòng máy này sẽ là các bộ cấp dây như: LN-25X™, ACTIV8X.

Flextec(R) 350X với công nghệ CrossLinc
