Trong ngành công nghiệp hàn, việc đảm bảo dây hàn luôn thẳng và không bị cong vênh là yếu tố quan trọng để đạt được mối hàn chất lượng cao. Dual Wire Straightener là giải pháp nắn thẳng dây hàn tối ưu, hiệu quả, giảm thiểu sự cố và tăng năng suất làm việc. Với thiết kế tiên tiến và khả năng điều chỉnh linh hoạt, thiết bị này không chỉ giúp tiết kiệm thời gian mà còn nâng cao độ chính xác trong quá trình hàn.
Giải pháp nắn thẳng dây hàn với Dual wire straightener là gì?

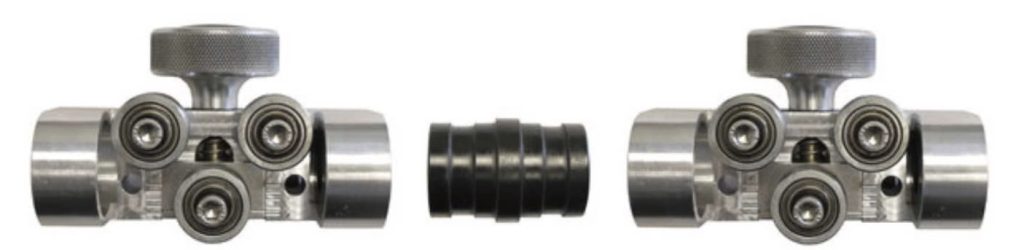

Dual wire straightener là giải pháp nắn thẳng dây hàn với 2 cụm nắn dây nối tiếp nhau.
So với bộ nắn dây đơn thông thường, bộ nắn dây Dual wire straightener có thêm 1 bộ nắn dây đơn nữa gắn nối tiếp, đồng thời nó có thể xoay 360° để có thể tùy chỉnh các góc nắn khác nhau.
Nguyên lý hoạt động của bộ nắn thẳng dây Dual wire straightener
Trước hết để hiểu được nguyên lý hoạt động của bộ nắn thẳng dây Dual wire straightener ta cần hiểu được nguyên lý để nắn thẳng dây là như nào?
Các định nghĩa:

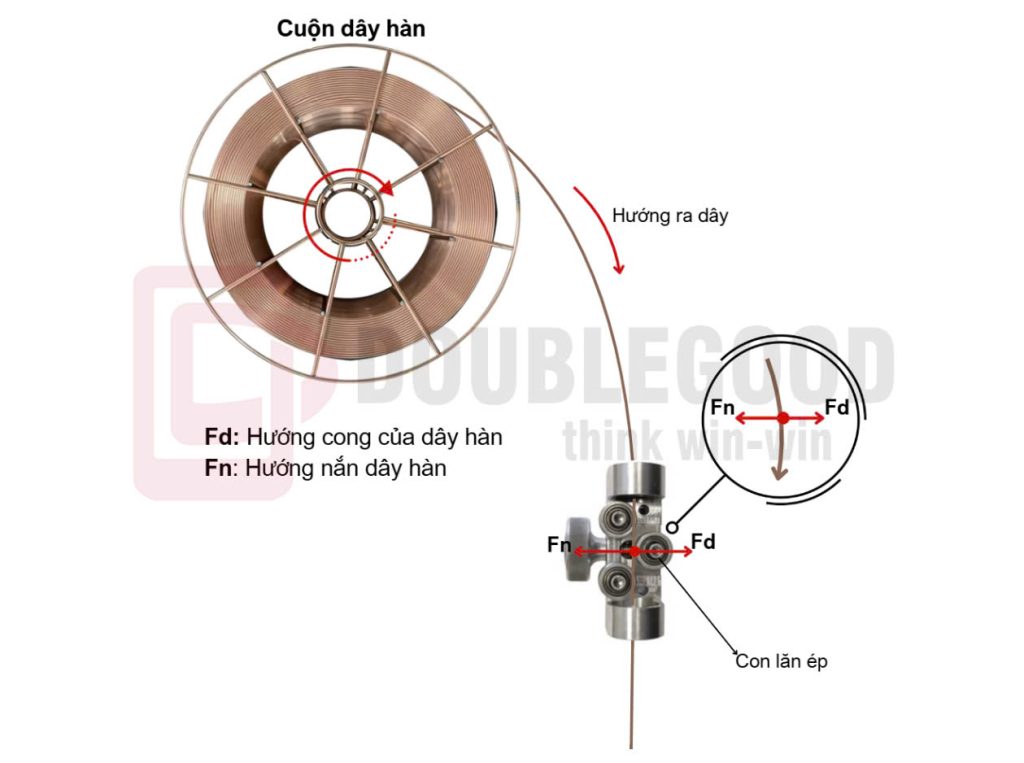

- Hướng cong của dây hàn (Fd): là hướng pháp tuyến của đường cong dây hàn hướng ra phía lồi của đường cong (như hình minh họa).
- Con lăn ép: là con lăn trên bộ nắn dây mà có thể tăng chỉnh được khoảng cách.
- Hướng nắn dây hàn (Fn): là hướng tại điểm tiếp xúc của con lăn ép với dây hàn và hướng về phía dây hàn.
Nguyên lý nắn thẳng dây hàn:
Để nắn thẳng dây hàn ta cần lắp bộ nắn dây sao cho hướng nắn dây hàn (Fn) phải ngược với hướng cong của dây hàn (Fd) (như hình minh họa), lực siết ta căn chỉnh sao cho đoạn dây hàn ở bộ nắn dây hơi cong theo chiều ngược lại so với hướng cong ban đầu của dây (tức là FFn ≳ FFd).

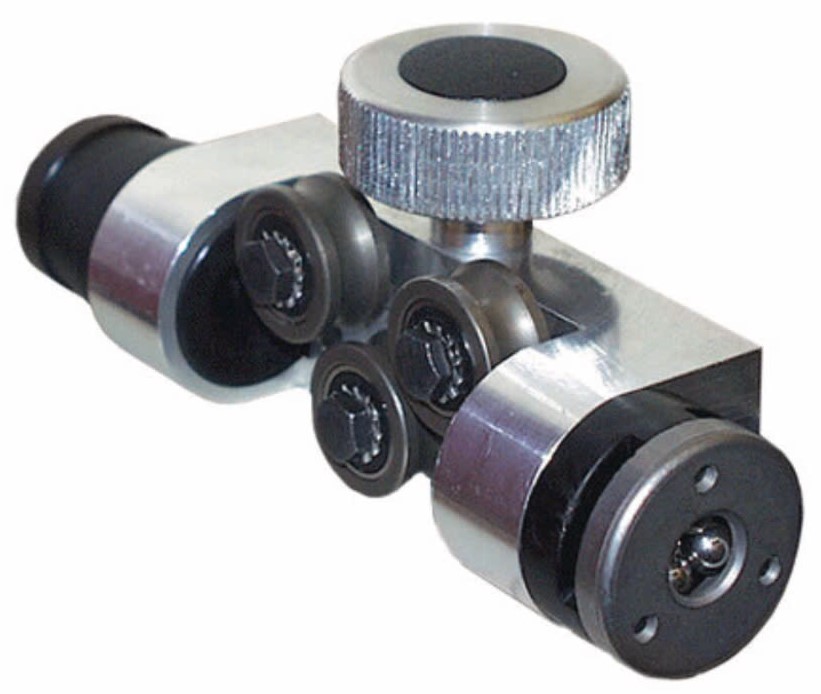

Từ đó ta thấy được hạn chế của bộ nắn dây đơn là chỉ nắn thẳng dây hàn được theo 1 mặt phẳng cố định (mặt phẳng chứa cuộn dây hàn, dây hàn và bộ nắn dây)
Nguyên lý nắn thẳng dây của bộ nắn Dual wire straightener:

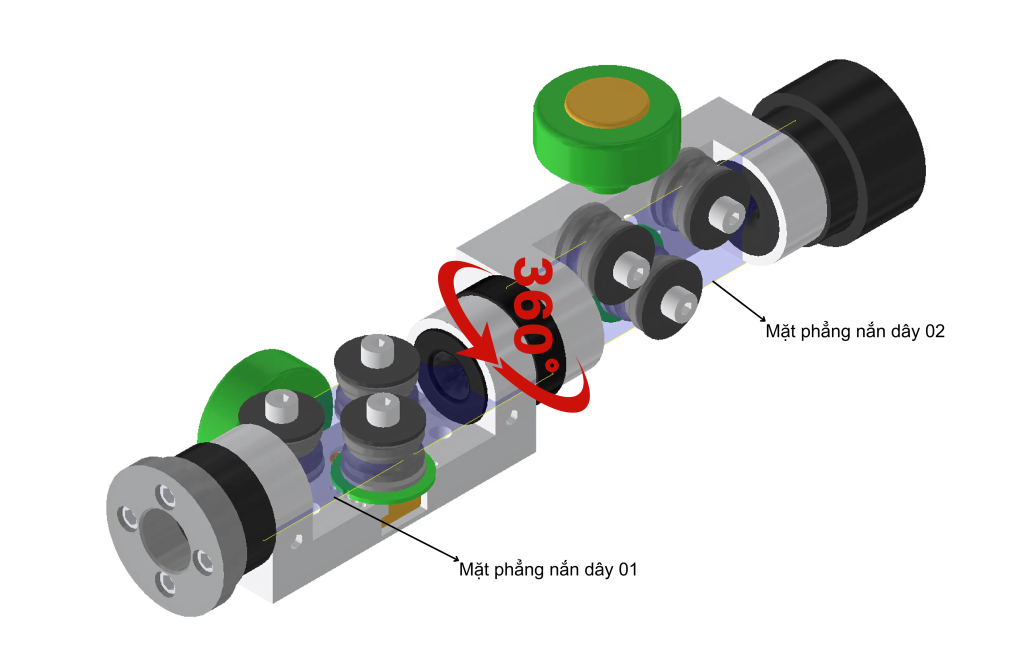

Để khắc phục hạn chế của bộ nắn dây đơn, bộ nắn dây Dual wire straightener sử dụng thêm 1 bộ nắn dây đơn nữa gắn nối tiếp nhằm tạo thêm 1 mặt phẳng nắn nữa, đồng thời 2 bộ nắn dây đơn nối tiếp này có thể tùy chỉnh xoay 360° tương ứng góc giữa 2 mặt phẳng nắn dây có thể tùy chỉnh 360°.
Điểm vượt trội của bộ nắn thẳng dây Dual wire straightener
Dựa vào nguyên lý của bộ nắn Dual wire straightener ta thấy điểm vượt trội nổi bật của bộ nắn dây Dual là có thể nắn thẳng dây hàn theo 2 mặt phẳng khác nhau. Ngoài ra bộ nắn dây Dual sử dụng 2 bộ nắn dây đơn nên có nhiều con lăn nắn dây hơn, đoạn dây hàn khi đi qua bộ nắn dây sẽ dài hơn giúp ta căn chỉnh lực siết nắn dây dễ dàng hơn.
Ứng dụng của giải pháp nắn thẳng dây hàn

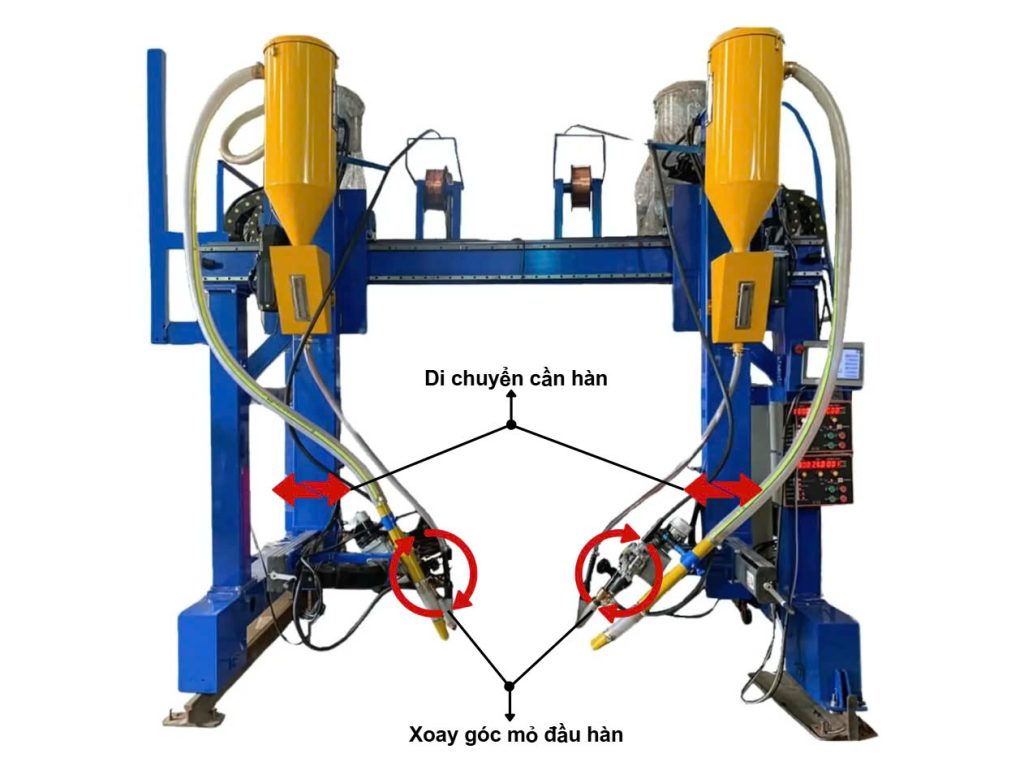

Bộ nắn dây Dual wire straightener sử dụng cho các ứng dụng hàn mà mặt phẳng nắn dây thay đổi liên tục, hay như bộ nắn dây (thường gắn với động cơ đẩy dây) để xa mỏ hàn.
- Cổng hàn Gantry
- Cổng hàn Cantilever
- Các ứng dụng hàn mà bộ nắn dây để xa với mỏ hàn.
Kết luận
Ngày nay, với các yêu cầu kỹ thuật ngày càng cao của các sản phẩm hàn thì tầm quan trọng của việc nắn thẳng dây hàn trong các ứng dụng hàn ngày càng lớn. Từ đó, bộ nắn dây Dual wire straightener ngày càng được sử dụng rộng dãi trong các ứng dụng hàn, đặc biệt đối với các mối hàn yêu cầu CJP.
