HÀN THÉP DÀY 200mm CHO ĐIỆN GIÓ NGOÀI KHƠI – NĂNG LƯỢNG TÁI TẠO BẰNG CÔNG NGHỆ TANDEM SAW LSO CỦA LINCOLN USA

Han-thep-day-200mm

Giới thiệu công nghệ hàn Tandem SAW LSO

Đội ngũ kỹ thuật của công ty Double Good ( DGWELDING) đã trực tiếp hàn trên mẫu chiều dày thép 200mm, với mục đích CHẠY QUY TRÌNH ( WPS) công nghệ hàn tự động dưới lớp thuốc sử dụng 2 mỏ LSO ( SAW TANDEM LONG STICK OUT) của hãng Lincoln Electric USA và đánh giá năng suất đắp liên kết hàn dạng khe hở hẹp 8°.

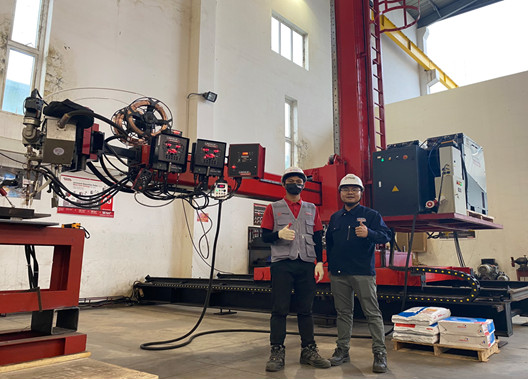

Thiết bị sử dụng

Double-Good-Hàn-thép-dày-200mm-Thiết-Bị-sử-dụng
Thiết bị sử dụng cho hàn thép dày 200mm
  • Nguồn hàn PowerWave AC/DC 1000 SD của hãng Lincoln USA: 02 bộ.
  • Bộ cần cột ( CnB): 01 bộ.
  • Bộ điều khiển Maxsa 10 của hãng Lincoln Electric USA : 02 bộ
  • Bộ đầu cấp dây Maxsa 29 của Lincoln Electric USA: 02 bộ
  • Bộ đầu dò dẫn đường tự động Seam tracking của hãng Lincoln Electric USA: 01 bộ.
  • Bộ hỗ trợ đầy dây WFA thiết kế của Lincoln do DGwelding lắp ráp: 02 bộ
  • Cụm đầu hàn Tandem chỉnh góc xoay mỏ riêng biệt: 01 cụm

Vật liệu hàn

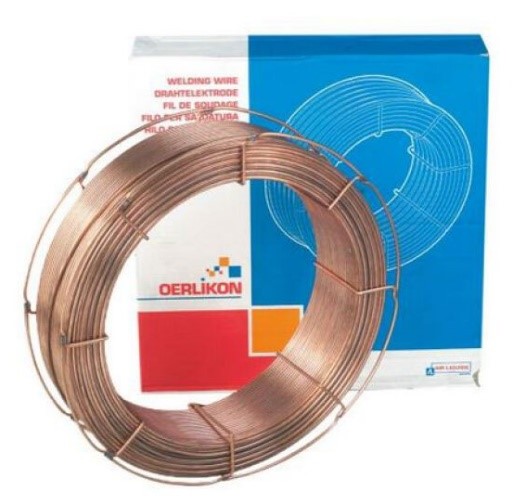

  • Dây hàn OE-SD3 ( Classifications: AWS A5.17: EH12K)

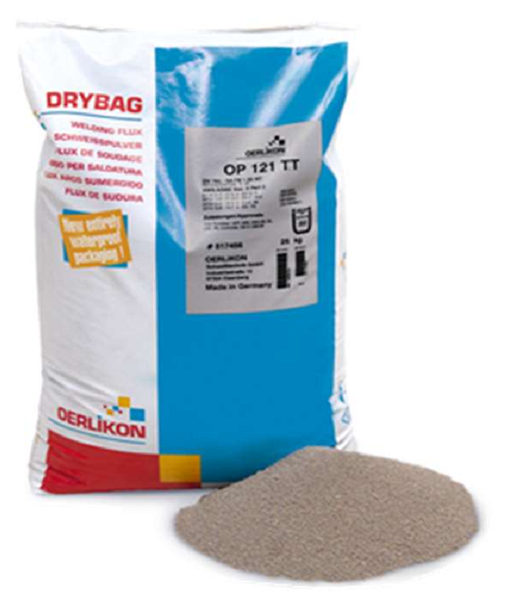

  • Thuốc hàn OP121TT  ( Classifications: AWS A5.17: F7A8- EH12)
  • Thép cơ bản : Cacbon steel S355MLO

Quá trình thực hiện

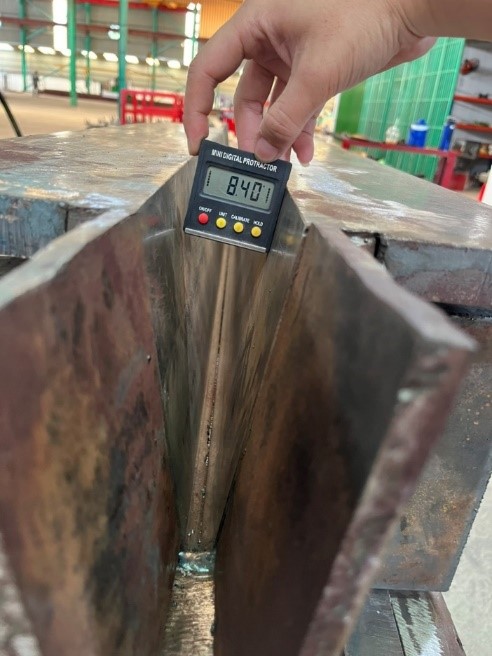

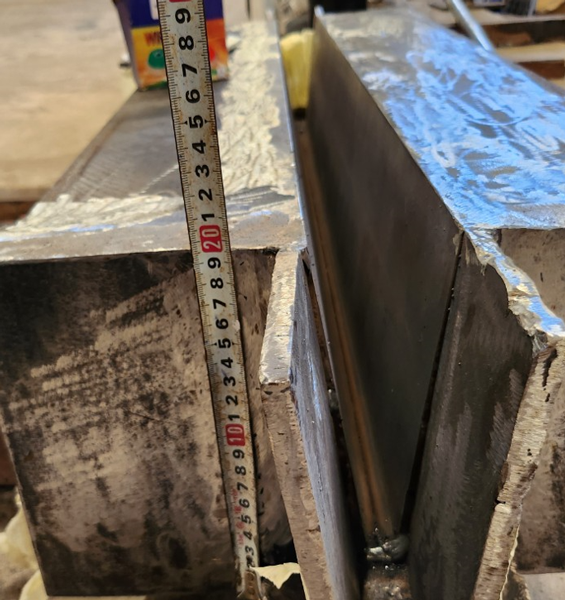

  • Chuẩn bị mẫu hàn với thép dày 200mm, chiều dài đường hàn 1500mm
  • Phay góc vát thực tế 8.40.
  • Mép cùn 10mm

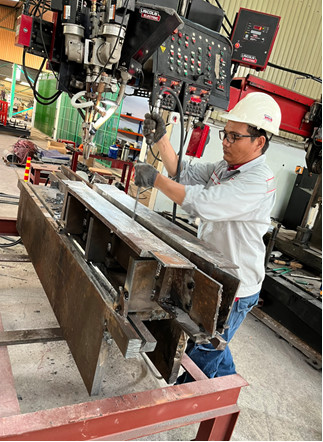

  • Hàn không cần back gouge
  • Chế độ hàn đạt năng suất đắp lên đến 40kg/h như bảng dưới
  • Tốc độ hàn khoảng 0.70m/ phút

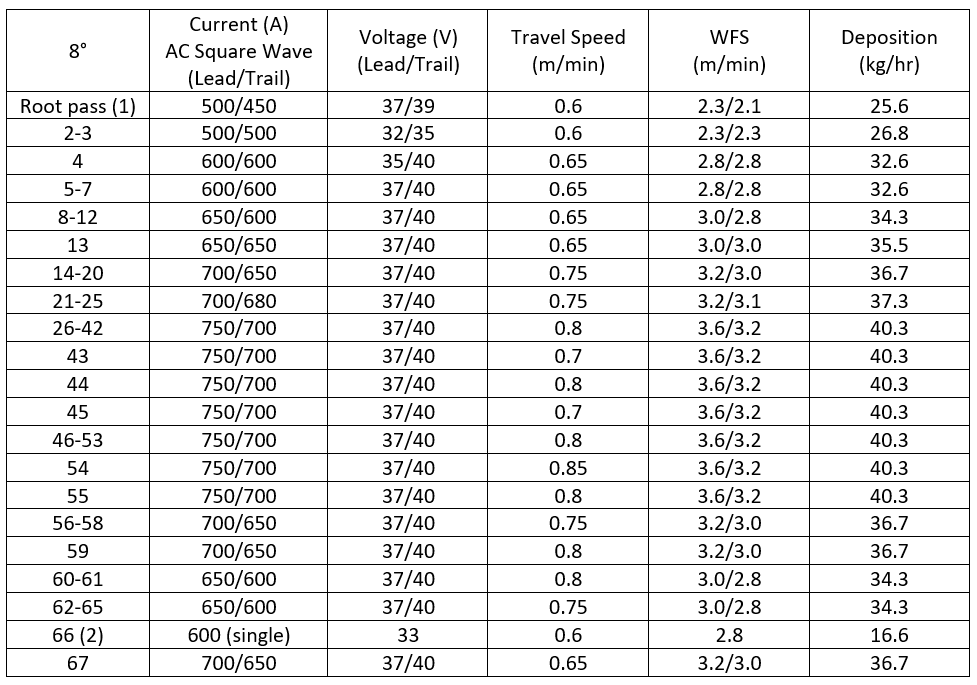

  • Bảng thông số hàn như sau:
Double-Good-Hàn-thép-dày-200mm-bảng-thông-số-hàn
Bảng thông số hàn

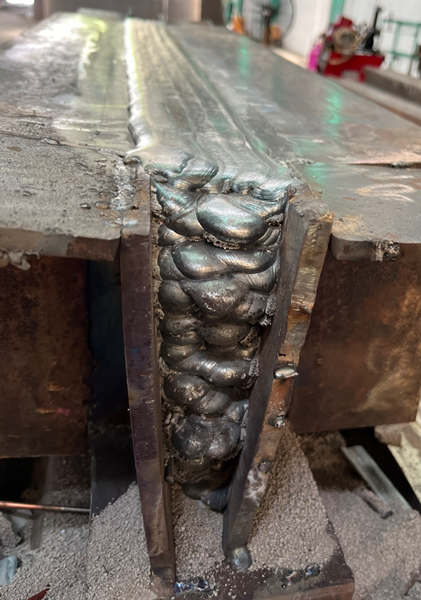

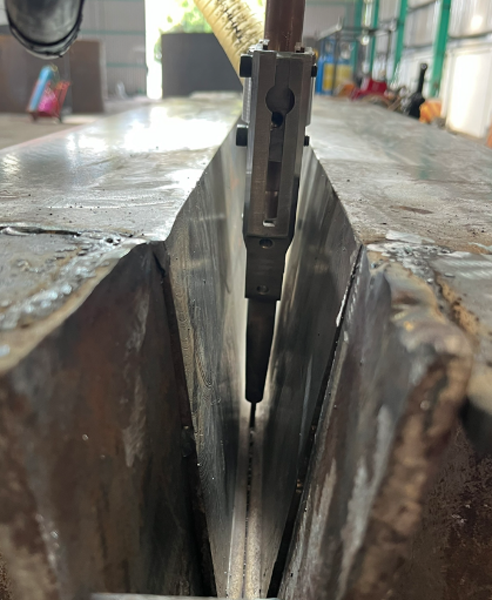

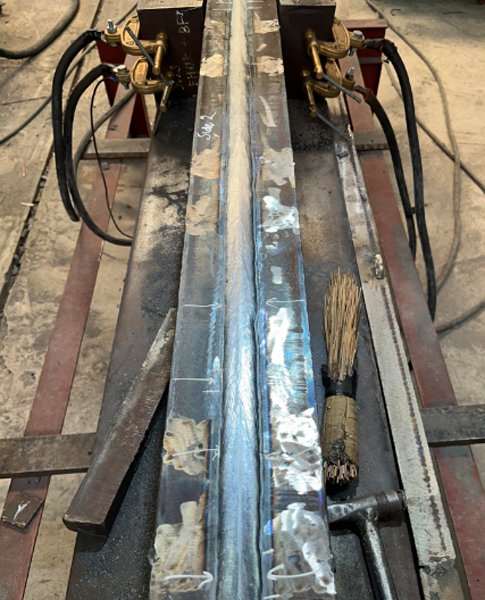

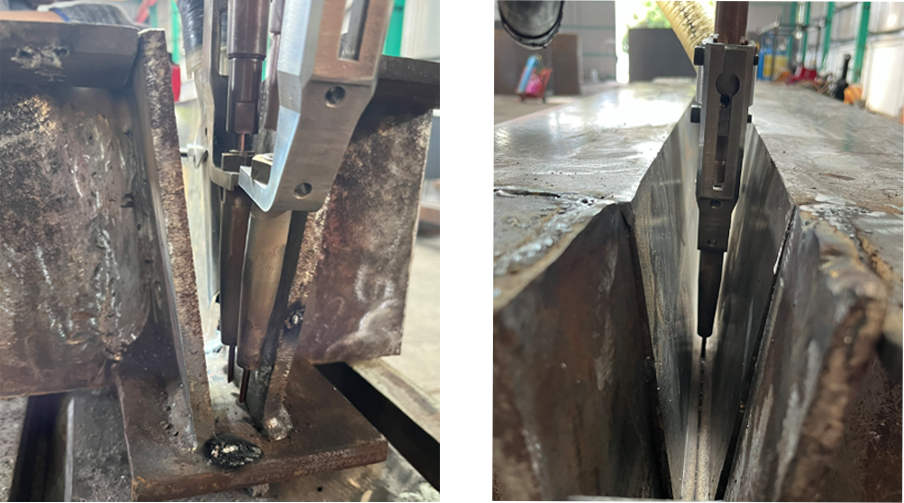

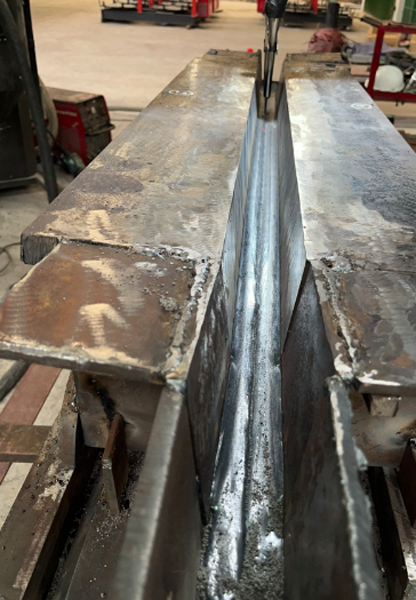

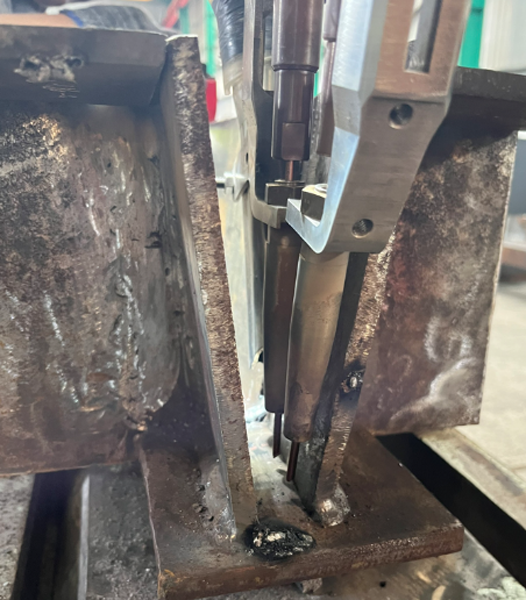

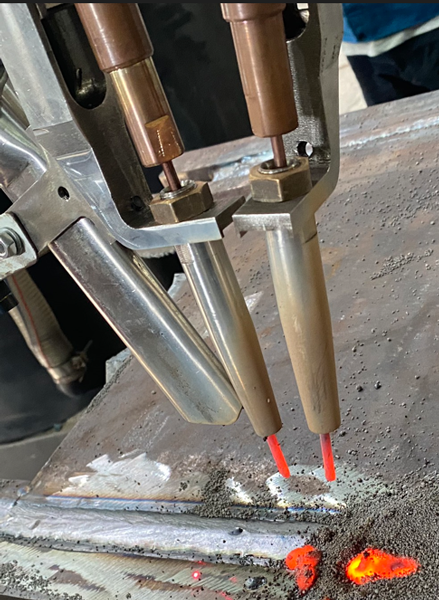

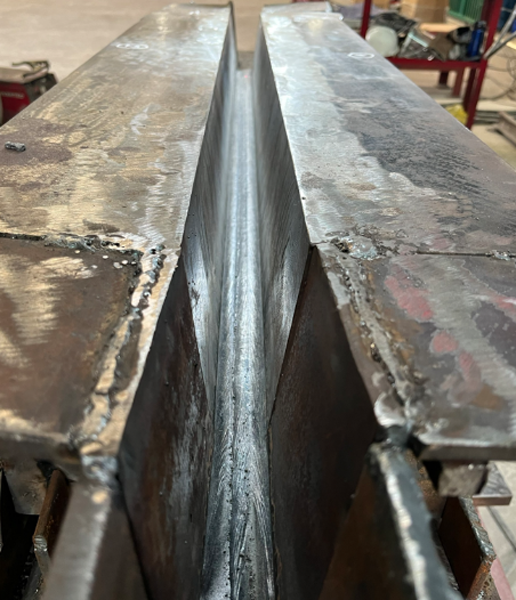

Các hình ảnh tuần tự trong quy trình hàn

Các phép Test và kết luận

Các phép Test:
Chiều dày (Thickness) : 200mm
Góc vát 1 phía : 8.4 độ
Tốc độ hàn : 70cm/min
Năng suất đắp : 33kg/h

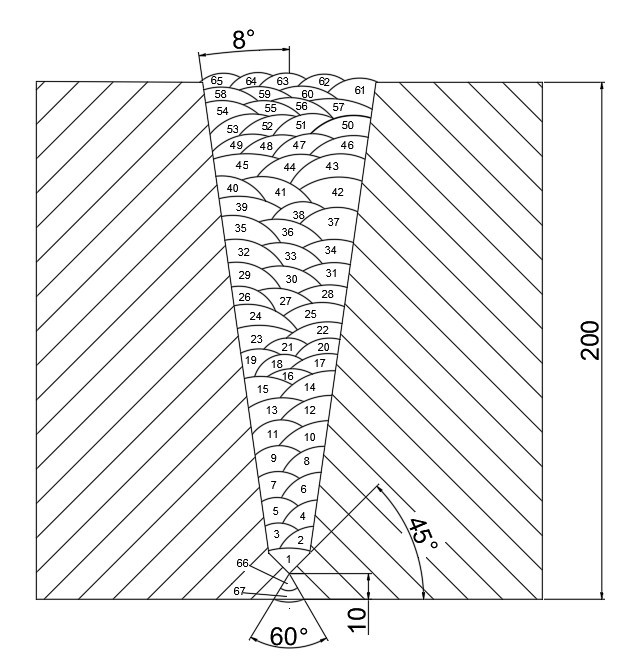

Số đường hàn : 67 đường
Kiểm tra siêu âm : OK
Kiểm tra uốn : OK
Kiểm tra CVN tại -500 C : 132-139J
Giới hạn bền : 547-560 MPa
Độ cứng : 186-199

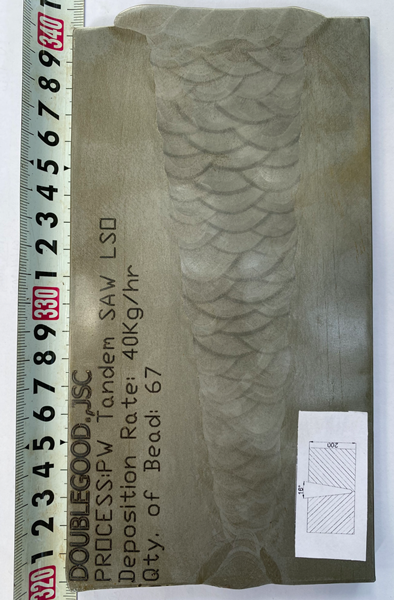

Macro : Hình đi kèm
Kết luận:
Tốc độ hàn tăng 80% so với hàn Single
Năng suất đắp tăng 700% so với hàn Single
Giảm vật liệu hàn 600% so với  góc vát 600
Double-Good-Han-thep-day-200mm-ket-qua-test
Kết quả Test

Tổng hợp: DGwelding Automation Center
